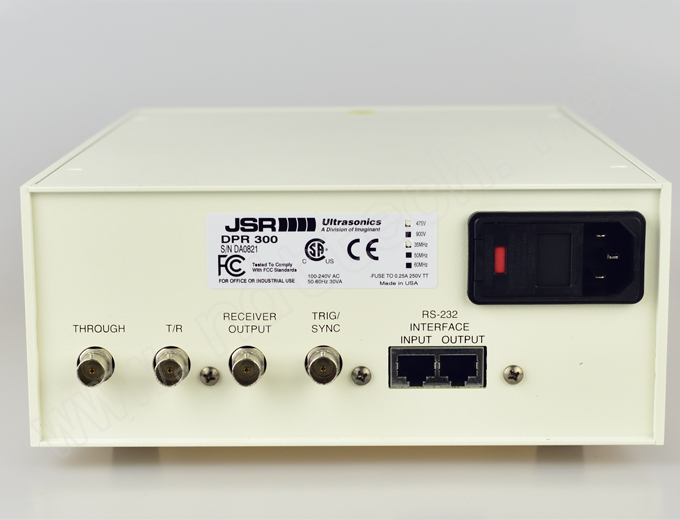

JSR DPR300脉冲发生接收仪

DPR300是通用的超声波脉冲发生器/接收器，有着***的用途。

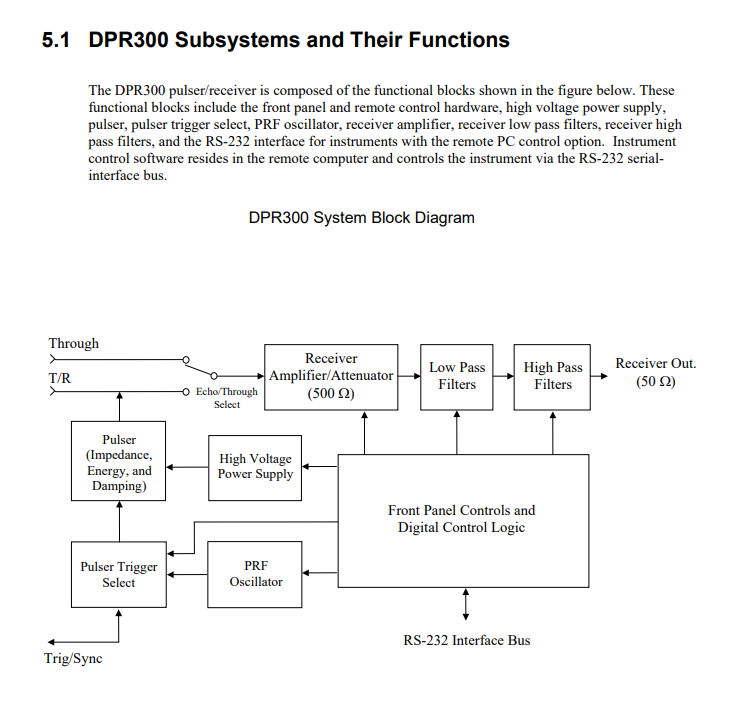

DPR300可以在制造过程中配置成手动控制、PC控制或手动与PC同时控制的脉冲发生器/接收器。DPR300部件由前面板和远程PC控制组成，设备受两者设置的控制，每个仪器的设置值为前面板或远程命令新接收到的值。
DPR300接收器可应用在带宽为35MHz，50MHz时，DPR300发生器可应用于475v和900V振幅范围内。用户须通过阅读本产品操作手册第六节的脉冲重复频率命令，熟悉配置900 V的DPR300脉冲发生器的操作规定。

脉冲发生器：

?脉冲类型：负尖脉冲。
?高压电源：100V至475V或100V至900V，可***调节。在每个电压范围内，拥有16个独立的增量相等的电压可供选择。
?初始过渡（下降时间）小于5 ns（10-90%）为典型的475V脉冲发生器。
?脉冲振幅：峰值475v或–900V。其幅度取决于能量、阻抗、阻尼控制设置和脉冲类型。
?脉冲能量：低1.55μ焦耳，304μ焦耳（475v脉冲发生器）。取决于能源和电压设置
?脉冲持续时间：通常10-70 ns半值（负荷50Ω）。取决于能量，阻抗和阻尼控制；
?阻尼：16个阻尼分度值：331、198、142、110、92、77、67、59、52、47、43、39、37、34、32和30欧姆。
?模式：脉冲回波或通过传输。
?通过模式隔离：通常是80分贝（10 MHz）。
?脉冲重复频率：内部：100Hz至5 kHz（475v脉冲发生器），900V的脉冲发生器限制使用。
?外部：0 - 5 kHz（475v脉冲发生器），900V的脉冲发生器限制使用。
?同步输出值：5 V，tr＜30ns，tw = 50 ns.min。
?TTL和CMOS兼容：负载阻抗的小值是50Ω
?脉冲触发源：通过计算机在内部振荡器和外部源之间选择。
?外部触发输：3 - 5 V的正向脉冲。触发将同步发生在触发信号的前沿。TTL和CMOS兼容。
接收器：
?增益：1 dB步13至66分贝，由主机控制；
?相度：0。（同相）；
?输入阻抗：500Ω（透射传输）；
?带宽：001 - 35 MHz（3分贝）或001–50MHz（3分贝）；
?高通滤波器：直流1、2.5、5、7.5和12.5 MHz；
?低通滤波器：3、7.5、10、15和22.5（35 MHz带宽）或5、10、15、22.5、35（50 MHz带宽）；
?接收器噪声：通常是以输入峰值为49μV时作参考（在60 dB增益，带宽为35 MHz时测量），或以输入峰值为59μV时作参考（在60 dB增益，带宽为35 MHz时测量）；
?输出阻抗：50 Ω ；
?输出电压： 在50Ω时±5 V；
 PC或兼容的控制计算机：
?接口：通过RS-232串口使用RJ45型8-conductor电缆双向通信；
?软件：基于Windows的GUI控制程序和SDK是免费提供的；
 Windows 2000，Windows XP，Windows Vista和Windows 7。LabVIEW公司提供驱动程序。
环境条件：
?操作温度0～50℃
?工作湿度：相对湿度0至80%（非冷凝）。
10.4其他
?电压：100VAC / 120VAC / 220VAC / 240VAC，50 / 60赫兹。
?功率：10 W
?尺寸：宽216mm x 高89mm x 深304.8mm
?重量：4.54公斤
?操作温度：0～50℃
?保险丝：2 250V 3AG型慢吹玻璃保险丝
?*注：以上数据均在25℃室温时测得
